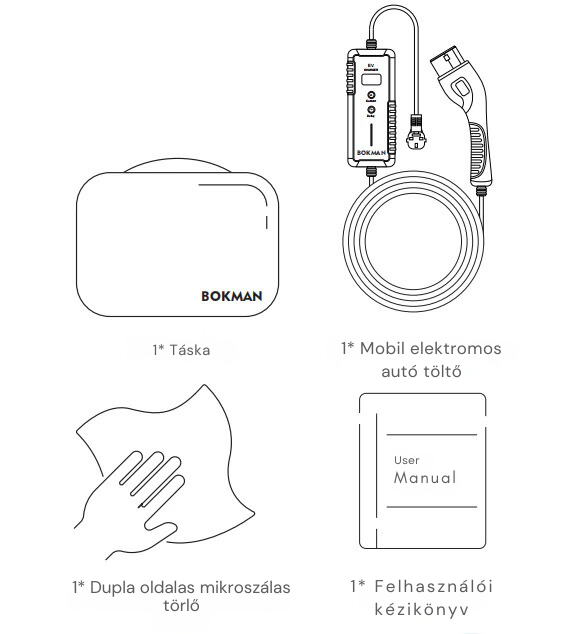

A csomag tartalmazza

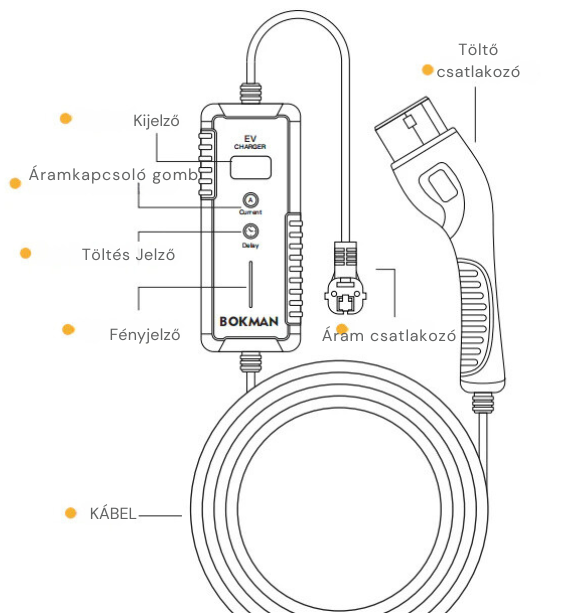

Termék áttekintése

Termékleírások

 Paraméter

 Környezet használata

 Kijelző funkció

 Fizikai méret

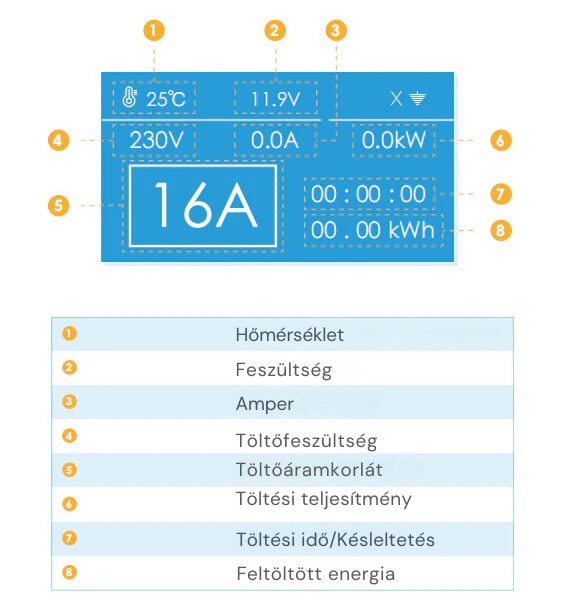

Vezérlődoboz LCD kijelző

Az interfész kijelzője

	Kattintson az Aktuális gombra a teljesítmény beállításához:6A/8A/10A/13A/16A
	Kattintson egyszer a Késleltetés gombra 1 óra hozzáadásához (maximum 8 óra).Például. Ha 2 órát állít be, a töltés 2 óra elteltével automatikusan elindul.
	Tartsa lenyomva az aktuális gombot 3 másodpercig. Váltson földelési módba
	Tartsa lenyomva a Késleltetés gombot 3 másodpercig. Váltson földelés nélküli módba

A töltés elindítása/leállítása

Kezdje el a töltést

1. Bekapcsolás előtt ellenőrizze, hogy a tápkábel nem sérült-e.2.Csatlakoztassa a tápkábelt a fali aljzatba.3.Csatlakoztassa a töltődugót a járműbe. Győződjön meg arról, hogy teljesen be van helyezve.

Állítsa le a töltést

1.Húzza ki a tápkábelt a fali aljzatból.2. Húzza ki a töltődugót.3. Fedje le a csatlakozó kupakját a töltődugóra.4.Helyezze be a töltőkábelt a hordtáskába.

Jelzőfény leírása

Működési állapot	Piros	Zöld	Kék
Bekapcsolás (kihúzva)
Helyezze be a dugót (töltés nélkül)
Töltési mód
A töltés befejeződött
CP feszültség rendellenes
Feszültségcsökkenés védelem
Túlfeszültség elleni védelem
Földelési hiba
Túláram elleni védelem
Szivárgás elleni védelem
Túlmelegedés elleni védelem

Le

Bekapcsolva marad

Villog

Villogó idők

Megjegyzések:

A hibajelző fény villogásának gyakorisága 0,5 s. Folyamatos hurok indul el, miután a fényvillanás 2 másodpercre leáll.

Példa:

Folyamatos hurok

Vezérlődoboz funkció

. Szivárgásvédelem (újraindítás helyreállítása).

. Túlfeszültség, alacsony feszültség védelem (önellenőrző helyreállítás).

. Villámvédelem.

. Túláram elleni védelem.

. Túlmelegedés elleni védelem.

Hibaelhárítás

CP feszültség rendellenes

1. Húzza ki a tápkábelt a fali aljzatból.
2. Húzza ki a töltődugót a járműből.
3. Csatlakoztassa újra, és ellenőrizze, hogy a probléma továbbra is fennáll-e vagy sem.
4. Ha a probléma továbbra is fennáll, forduljon segítségért az ügyfélszolgálathoz.

Feszültségalatti védelem/Túlfeszültség elleni védelem

A feszültség nem stabil, ami kiváltja a termék kis/magas feszültség elleni védelmét. Kérjük, várjon egy kicsit, amíg normálisan működik.

Földelési hiba

Nincs földelő vezeték a helyeden. Tartsa lenyomva a késleltetés gombot 3 másodpercig, hogy földelés nélkül módba váltson.

Túláram elleni védelem

Az áram nem stabil, ami a termék magas áramvédelmét váltja ki. Kérjük, várjon egy kicsit, amíg normálisan működik.

Szivárgás elleni védelem

1. Azonnal kapcsolja le az áramot.
2. Húzza ki a tápkábelt a fali aljzatból.
3. Húzza ki a töltődugót a járműből.
4. Segítségért forduljon az ügyfélszolgálathoz.

Túlmelegedés elleni védelem

A vezérlődoboz hőmérséklete túl magas, kihúzhatja a töltőkábelt, amíg a vezérlődoboz le nem hűl, vagy a vezérlődoboz automatikusan alacsonyabb szintre kapcsolja a töltési teljesítményt, ami megvédheti a vezérlődobozt a túlmelegedéstől. Ha a hőmérséklet magas marad, amikor a töltési teljesítmény a legalacsonyabb szinten van, a töltési folyamat a biztonság kedvéért automatikusan leáll. A vezérlődoboz teljes lehűlése után újra csatlakoztathatja a tápcsatlakozót, hogy újraindítsa a töltést.

Tárolás

Az IEC 62196 AC EVSE hordozható elektromos járműtöltőt tiszta és száraz helyen kell tárolni, és távol kell tartani minden magas hőforrástól. Kerülje el, hogy olajos vagy korrozív anyagok érintkezzenek a vezérlődobozzal, a kábellel és a dugókkal/csatlakozókkal használat közben. Kerülje el a leesést vagy leejtést, amely a vezérlődobozt érinti. Ne húzza erővel a töltőkábelt, és ne sértse meg éles tárgyakkal. Ne tárolja az elektromos töltőt olyan helyen, ahová rágcsálók bejuthatnak.

Figyelmeztetések

. NE lépjen rá / húzza / hajtsa fel / csomózza meg a kábelt.

. NE ejtse le a vezérlődobozt, és NE tegyen rá nehéz tárgyakat.

. NE helyezze a töltőkábelt magas hőmérsékletű tárgyak közelébe.

. Töltés közben NE helyezze az egységet az autóba vagy zárt helyiségbe.

. NE használja a készüléket szélsőséges hőmérsékleten. (Normál működési tartomány: -30 ℃ és +50 ℃ között) .

. NE töltse, ha az aljzat sérült, rozsdás, repedt vagy lazán csatlakoztatott.

. NE használja ezt a készüléket, ha a kábel sérült.

. NE használja ezt a készüléket hosszabbító kábellel vagy adapterrel.

. NE dugja ujjait a töltődugóba.

. NE használja a készüléket, és NE próbálja meg saját maga megjavítani, ha az egység nem működik megfelelően a használati utasításnak megfelelően. Az utószolgáltatásért forduljon az eladóhoz.

. NE érintkezzen fémvezetővel, hogy elkerülje az áramütést.

. NE ütögesse az egységet, hogy elkerülje annak élettartamát, mert a termék héja hőre lágyuló műanyagból készült.

. Csak elektromos járművek töltéséhez.

. A terméket normál körülmények között használja, távol magas hőmérsékletű eróziós anyagoktól vagy gyújtóforrástól.

. Győződjön meg arról, hogy a töltődugó, a kábel és a vezérlődoboz mentesek a karcolásoktól, rozsdától, repedésektől stb.

. Töltés előtt győződjön meg arról, hogy a tápcsatlakozó és a konnektor kompatibilis.

. Csak hibaáram-megszakítóval ellátott hálózaton használja.

. A terméket földelni kell.

Szimbólum Jelentés

Szimbólum	Jelentése
Nem újrahasznosítható védjegy	A terméken található, amely azt jelzi, hogy az elektromos és elektronikus berendezéseket, beleértve a tartozékokat is, a szokásos háztartási hulladéktól elkülönítve kell kezelni. Selejtezéskor ipari hulladékként kell kezelni. Ellenkező esetben balesetet okozhat.
Figyelmeztető jel	Veszélyt jelez. Ügyeljen a személyi sérülésekre, amelyeket az üzemeltetési eljárás vagy a helytelen működés okozhat. A termék használata előtt kérjük, figyelmesen olvassa el a használati utasítást.

 A cég elkötelezett a termék folyamatos fejlesztése és frissítése mellett. A termék hardverének és szoftverének frissítése folytatódik.

Verzió: V2.0

Felülvizsgálat dátuma: 2023-01

GYIK

K: Miért nem tölthető a töltőm?

V: Kérjük, kövesse a piros fény villogásának gyakoriságát a konkrét hiba meghatározásához. Ellenőrizze a csatlakozást a töltődugó és a jármű, valamint a tápcsatlakozó és az aljzat között. A magas hőmérséklet miatt az áramköri kártya ideiglenesen leáll a töltésbiztonság és az autó akkumulátorának védelme érdekében. Kérjük, folytassa a töltést a hőmérséklet csökkentése után.

K: Normális, hogy a töltőm felmelegszik?

V: A készüléken átfolyó nagy áram miatt a töltő felforrósodik az interfészen, különösen kültéri, magasabb hőmérsékletű töltés esetén. Ha a hőmérséklet túl magas, a töltő automatikusan alacsonyabb áramerősségre kapcsol a töltési folyamat biztonsága érdekében. Javasoljuk, hogy alacsonyabb áramerősséggel töltsön normál helyzetben a biztonság érdekében.

K: Miért ingadozik a feszültség és az áram kijelzése felfelé és lefelé?

V: Mivel a váltakozó áram instabil otthon, a feszültség- és teljesítményingadozások 10%-on belül normálisak. Nincs hatással a töltésre.

K: A töltésjelző nem világít?

V: Ellenőrizze a megszakítót és az egyéb áramköri terheléseket. Próbáljon ki egy másik fali aljzatot.
